Gdy jeden ciągnik współpracuje z opryskiwaczem, rozsiewaczem i siewnikiem różnych producentów, osobne terminale szybko zamieniają kabinę w centrum dowodzenia pełne ekranów i przewodów. Standard ISOBUS porządkuje tę komunikację, ale jego obecność na maszynie nie zawsze oznacza pełną zgodność wszystkich funkcji. Wyjaśniam, jak działa, co daje w codziennej pracy i jak sprawdzić, czy konkretny zestaw będzie rzeczywiście kompatybilny.
Najważniejsze informacje o wspólnej komunikacji ciągnika i maszyny
- ISO 11783 określa sposób wymiany danych między ciągnikiem, terminalem i maszyną.
- Jeden terminal może obsługiwać wiele urządzeń, ale zakres funkcji zależy od zgodności całego zestawu.
- UT służy do sterowania maszyną, a funkcje TC umożliwiają dokumentację pracy, zmienne dawkowanie i automatyczne wyłączanie sekcji.
- Logo standardu nie gwarantuje pełnej współpracy. Najbezpieczniej sprawdzić certyfikowane funkcje w bazie AEF.
- Modernizacja starszej maszyny może kosztować od kilku do kilkunastu tysięcy złotych, zależnie od zakresu sterowania.
Co właściwie oznacza standard komunikacji ISO 11783
ISOBUS to popularna nazwa międzynarodowego standardu ISO 11783, który definiuje komunikację elektroniczną w maszynach rolniczych. Można porównać go do wspólnego języka, dzięki któremu ciągnik, terminal i narzędzie robocze wymieniają informacje niezależnie od marki.
W praktyce przez przewód i magistralę CAN przesyłane są między innymi dane o prędkości jazdy, dawce roboczej, położeniu sekcji czy stanie czujników. Operator nie musi obsługiwać osobnego panelu dla każdej maszyny, ponieważ jej interfejs może pojawić się na ekranie terminala ciągnika.
To rozwiązanie obejmuje zarówno sterowanie maszyną, jak i wymianę danych z systemami rolnictwa precyzyjnego. Sam standard nie jest jednak programem do nawigacji ani automatycznym prowadzeniem. Odpowiada przede wszystkim za to, by poszczególne elementy zestawu mogły się rozumieć.
Właśnie tu pojawia się najczęstsze nieporozumienie. Dwa urządzenia mogą mieć oznaczenie zgodności, a mimo to nie obsługiwać tych samych funkcji. Liczy się zawsze najniższy wspólny poziom możliwości ciągnika, terminala i maszyny.
Jak działa komunikacja między ciągnikiem a maszyną

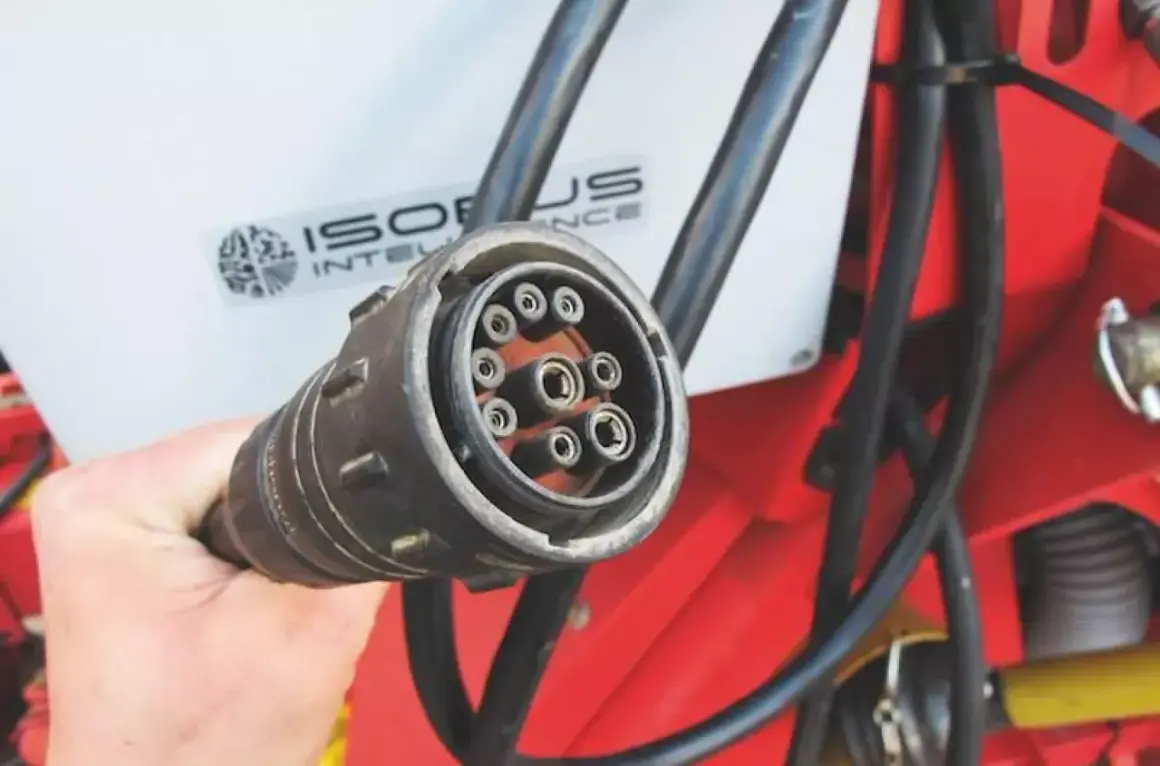

Po podłączeniu narzędzia do odpowiedniego gniazda terminal rozpoznaje jego sterownik ECU, czyli elektroniczną jednostkę kontrolującą pracę maszyny. Na ekranie pojawia się interfejs przygotowany przez producenta, a operator może korzystać z ustawień dawkowania, hydrauliki, sekcji lub alarmów.
Terminal uniwersalny UT
Funkcja Universal Terminal pozwala obsługiwać różne maszyny za pomocą jednego monitora. Przykładowo ten sam terminal może wyświetlić panel rozsiewacza nawozu, a po jego odłączeniu wczytać ekran opryskiwacza.
Największą korzyścią jest ograniczenie liczby ekranów w kabinie. Trzeba jednak sprawdzić, czy terminal ma aktywną funkcję UT. W niektórych ciągnikach jest ona dostępna dopiero po wykupieniu licencji programowej, mimo że sprzęt fizycznie znajduje się już w kabinie.
Task Controller i dokumentacja zabiegu
Task Controller, czyli kontroler zadań, pozwala zaplanować pracę i zapisać jej przebieg. Dane mogą obejmować powierzchnię, zużycie nawozu lub środka ochrony roślin, prędkość oraz lokalizację wykonania zabiegu.
Podstawowa funkcja TC-BAS służy do rejestrowania wykonanej pracy. Rozszerzenie TC-GEO wykorzystuje położenie GPS i obsługuje między innymi mapy aplikacyjne oraz zmienne dawkowanie. Do wymiany danych z programami gospodarstwa używa się zwykle formatu ISO-XML.
Przeczytaj również: Kiedy siać kwiaty na rozsady? Sprawdź najlepsze terminy i porady
Automatyczna kontrola sekcji
Funkcja TC-SC automatycznie włącza i wyłącza sekcje maszyny na uwrociach oraz w miejscach już opryskanych lub obsianych. W opryskiwaczu ogranicza nakładanie cieczy, a w rozsiewaczu pomaga zmniejszyć podwójne wysiewanie nawozu.
Efekt zależy od dokładności sygnału pozycjonowania, szerokości sekcji i poprawnej konfiguracji maszyny. Sam terminal nie naprawi źle skalibrowanego przepływomierza ani opóźnienia zaworów. Przy niedokładnych ustawieniach automatyka może tylko szybciej powielać błędy.
Co można zyskać w gospodarstwie
Najbardziej odczuwalna zmiana dotyczy organizacji pracy. Jeden operator może przełączać się między funkcjami bez szukania właściwego sterownika, a część ustawień jest przekazywana automatycznie z ciągnika do maszyny.
| Funkcja | Przykład zastosowania | Praktyczna korzyść |
|---|---|---|
| UT | Obsługa siewnika lub opryskiwacza na terminalu ciągnika | Mniej ekranów i prostsza praca |
| TC-BAS | Rejestracja powierzchni i zużycia nawozu | Dokładniejsza dokumentacja zabiegów |
| TC-GEO | Dawkowanie na podstawie mapy zmienności pola | Lepsze dopasowanie nakładów do stanowiska |
| TC-SC | Wyłączanie sekcji na uwrociach | Mniejsze nakładki i oszczędność środków |
| AUX-N | Przypisanie funkcji do joysticka lub przycisków | Szybsze sterowanie bez odrywania wzroku od pola |
| TIM | Automatyczna wymiana poleceń między maszyną i ciągnikiem | Możliwość częściowej automatyzacji pracy |
W siewie korzyść polega na precyzyjnym utrzymaniu dawki i dokumentowaniu obsianej powierzchni. W oprysku największą różnicę daje kontrola sekcji, szczególnie na nieregularnych działkach. Przy nawożeniu zmienna dawka może ograniczyć marnowanie nawozu, ale tylko wtedy, gdy gospodarstwo ma wiarygodne mapy lub pomiary polowe.
Z mojego punktu widzenia najbardziej przecenianą obietnicą jest pełne „plug and play”. Podłączenie przewodu bywa proste, lecz konfiguracja, aktualizacja oprogramowania i kalibracja nadal wymagają czasu. Najwięcej realnych oszczędności przynosi nie samo logo na maszynie, tylko dobrze ustawiona funkcja używana w konkretnym zabiegu.
Jak sprawdzić kompatybilność przed zakupem
Przed zakupem nie pytam wyłącznie, czy ciągnik i maszyna „mają ISOBUS”. To zbyt ogólne pytanie. Sprawdzam osobno terminal, gniazdo, sterownik narzędzia i wymagane funkcje.
- Ustalam funkcję potrzebną w pracy. Do samego podglądu i sterowania wystarczy UT. Do map aplikacyjnych potrzebny będzie TC-GEO, a do automatycznego wyłączania sekcji TC-SC.
- Sprawdzam wyposażenie ciągnika. Potrzebne mogą być gniazdo ISO 11783, terminal UT, aktywne licencje oraz odpowiednia instalacja zasilająca.
- Weryfikuję maszynę. Producent powinien podać obsługiwane funkcje, liczbę sekcji, wymagania dotyczące GPS i wersję oprogramowania.
- Porównuję certyfikację AEF. Baza zgodności pozwala sprawdzić konkretne połączenie i uniknąć zakupu opartego wyłącznie na deklaracji sprzedawcy.
- Proszę o próbę na własnym ciągniku. Krótki test przed zakupem często ujawnia problemy, których nie widać w katalogu.
Jeżeli planuję używać zmiennego dawkowania, sprawdzam też obsługę map w wymaganym formacie oraz sposób importu z programu zarządzania gospodarstwem. Kompatybilność sprzętowa i kompatybilność danych to dwie różne rzeczy.
Przy zakupie używanej maszyny zwracam uwagę na stan gniazda, przewodu, terminatora magistrali i sterownika ECU. Korozja styków albo uszkodzona wiązka może powodować zrywanie komunikacji, mimo że wszystkie podzespoły teoretycznie obsługują właściwe funkcje.
Ile kosztuje wejście w ten standard
Koszt zależy od tego, czy gospodarstwo kupuje nowy ciągnik z fabrycznym wyposażeniem, doposaża obecny model, czy modernizuje samą maszynę roboczą. Nie ma jednej ceny „za system”, ponieważ płaci się za terminal, licencje, wiązkę, sterownik i elementy wykonawcze.
| Zakres inwestycji | Orientacyjny koszt brutto | Kiedy ma sens |
|---|---|---|
| Wiązka, gniazdo i podstawowe doposażenie ciągnika | około 2 000-4 000 zł | Gdy ciągnik ma już odpowiedni terminal lub monitor |
| Używany terminal uniwersalny | około 3 500-8 000 zł | Przy ograniczonym budżecie i sprawdzonym zestawie |
| Modernizacja opryskiwacza lub rozsiewacza | około 10 000-16 000 zł | Gdy potrzebne jest sterowanie dawką i sekcjami |
| Nowy komputer ECU do rozbudowanej maszyny | około 12 000-15 000 zł | Przy większej liczbie sekcji i automatyzacji |
| Terminal z nawigacją i funkcjami precyzyjnego rolnictwa | około 15 000-30 000 zł | Gdy system ma obsługiwać także prowadzenie i mapy |
Podane kwoty traktuję jako orientacyjne przedziały rynkowe. Ostateczna cena zależy od marki, liczby sekcji, montażu, licencji i tego, czy potrzebna jest integracja z hydrauliką lub układem dozowania.
Moim zdaniem małe gospodarstwo nie powinno kupować pełnego pakietu funkcji na zapas. Jeśli głównym problemem są nakładki podczas oprysku, rozsądniej zacząć od terminala UT i kontroli sekcji, a dopiero później inwestować w mapy aplikacyjne i zmienne dawkowanie.
Najczęstsze problemy podczas pracy
Najczęściej terminal nie widzi maszyny albo pokazuje komunikat o braku komunikacji. W pierwszej kolejności sprawdzam bezpiecznik, zasilanie gniazda, masę, stan wtyczki i przewodu. Dopiero później podejrzewam uszkodzenie sterownika.
Drugim problemem są nieaktualne wersje oprogramowania. Ciągnik i maszyna mogą poprawnie się rozpoznać, ale jedna z funkcji nie uruchomi się z powodu różnic w firmware. Aktualizację najlepiej przeprowadzić poza sezonem, po zapisaniu ustawień i danych gospodarstwa.
Zdarza się także, że operator oczekuje automatycznego sterowania sekcjami, choć terminal obsługuje tylko UT. Innym razem maszyna ma TC-SC, lecz ciągnik nie ma aktywnej funkcji Task Controller. Obie strony muszą obsługiwać ten sam moduł, a GPS musi dostarczać poprawne dane o pozycji.
- Nie używaj przypadkowych przejściówek ani przedłużaczy bez sprawdzenia parametrów instalacji.
- Nie podłączaj kilku urządzeń do jednego gniazda bez właściwego rozdzielacza.
- Nie pomijaj kalibracji dawki, prędkości i szerokości roboczej.
- Nie zakładaj, że funkcja dostępna w instrukcji jest aktywna w konkretnym egzemplarzu.
Przy powtarzających się błędach warto zanotować kod usterki, warunki jej wystąpienia i konfigurację zestawu. Taki opis dla serwisu jest znacznie cenniejszy niż ogólne stwierdzenie, że „system czasem się rozłącza”.
Jak rozsądnie zaplanować wdrożenie w gospodarstwie
Najlepiej zacząć od jednego zabiegu, w którym efekt da się łatwo zmierzyć. Opryskiwacz z kontrolą sekcji jest dobrym przykładem, bo można porównać nakładki, zużycie cieczy i czas pracy przed oraz po modernizacji.
Przed zamówieniem przygotowałbym listę maszyn, ciągników i funkcji, które mają współpracować w ciągu najbliższych 3-5 lat. Pozwala to uniknąć zakupu terminala, który dziś wystarczy, ale za rok nie obsłuży planowanego siewnika lub systemu zmiennego dawkowania.
Nie pomijałbym szkolenia operatora. Nawet dobrze dobrany system nie przyniesie efektu, jeśli mapa jest wczytana w złym układzie, sekcje mają błędne szerokości, a dawka nominalna nie odpowiada rzeczywistemu przepływowi.
Najrozsądniejsza kolejność inwestycji zwykle wygląda tak:
- sprawdzenie instalacji i gniazda w ciągniku,
- terminal UT z podstawową obsługą maszyny,
- kontrola dawki i automatyczne sekcje,
- dokumentacja zabiegów w TC-BAS,
- mapy aplikacyjne i zmienne dawkowanie.
Dobry terminal to dopiero początek oszczędności
Wspólna komunikacja ciągnika i maszyny upraszcza obsługę, ogranicza liczbę urządzeń w kabinie i otwiera drogę do precyzyjnego dawkowania. Największą wartość daje wtedy, gdy funkcje są dobrane do konkretnego problemu gospodarstwa, a nie do samej mody na cyfryzację.
Przed zakupem sprawdziłbym certyfikację AEF, listę aktywnych funkcji, wersję oprogramowania i możliwość wykonania testu z własnym ciągnikiem. Taka krótka weryfikacja może oszczędzić nie tylko kilka tysięcy złotych, lecz także nerwy w środku intensywnego sezonu.
